Cepilladora-regruesadora

Inicio desactivadoInicio desactivadoInicio desactivadoInicio desactivadoInicio desactivado


img_2915

Os presentamos dos de las operaciones más útiles para dotar a la superficie de trabajo de una calidad de acabado óptima para la talla.


Para iniciar la talla de un relieve, una vez cortada la madera podemos alisarla para dibujar el motivo en la tabla. Reducimos esfuerzos y mejoramos la precisión del grabado si la superficie tiene planitud y un fino acabado.


Si nos proponemos realizar una talla tridimensional deberemos unir con cola blanca varios tablones con buen contacto entre caras para originar un bloque macizo de dimensiones suficientes.









tilo_en_bruto1_editado-1

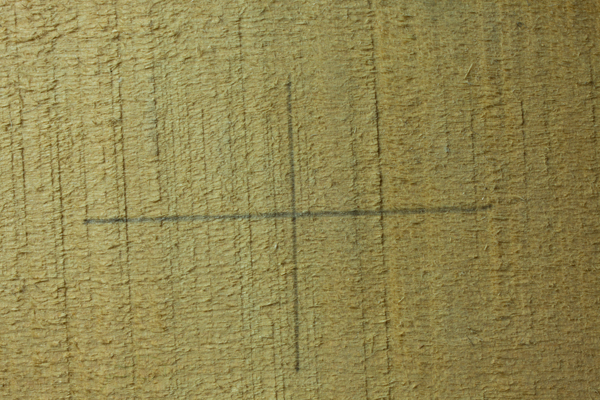

Tilo en bruto y aspecto del dibujo realizado con lápiz de grafito.











tilo_cepillado_editado-1

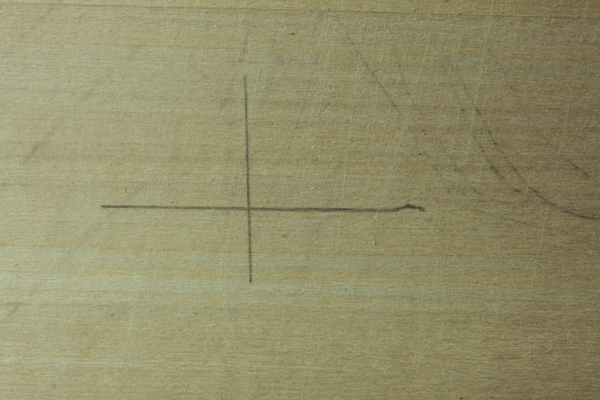

Tilo cepillado. El dibujo resulta más nítido y de mejor calidad, permitiendo trazos más ténues que marcan menos la madera.









mdt_img_110_2_162

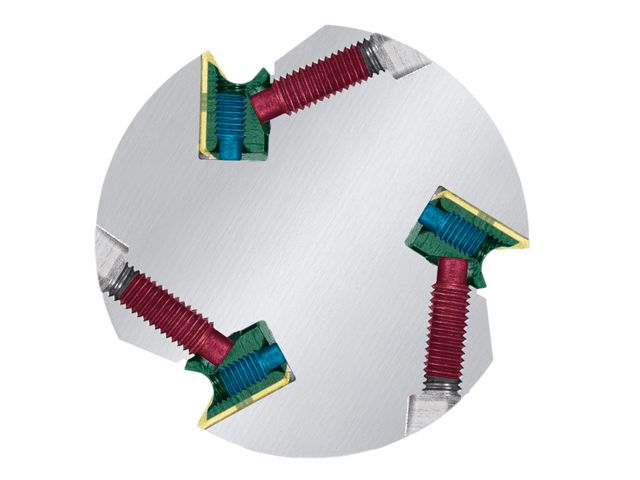

Cepillar consiste en deslizar la tabla  en bruto sobre un eje giratorio

donde 3 cuchillas afeitan la superficie de la madera eliminando de forma uniforme  las imperfecciones.





m_a3-26_details_8_1100x1100

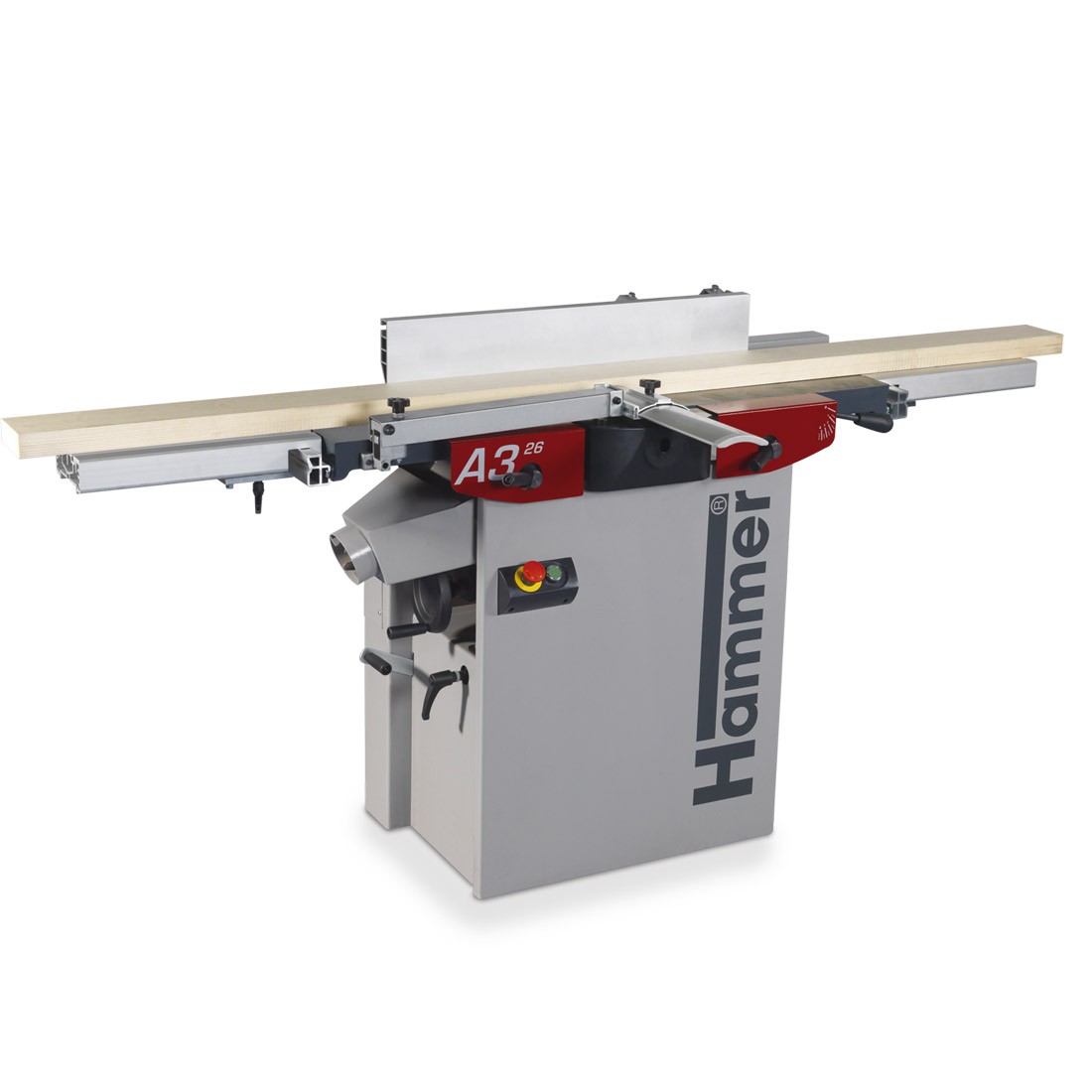

Obtenemos perfiles lineales de todas las partes de la pieza que nos interesa tallar o unir. Lo habitual es obtener una cara perfectamente plana y colocando esta sobre el tope escuadrar uno o los dos perfiles laterales del tablero. Permite unir dos tableros si cada uno tiene una cara cepillada. La cola unirá firme y uniformemente, sin huecos ni burbujas, las dos caras planas.







33dfdee5360252d9443b277fadf36f8d4918be44





Regruesar consiste en reducir, a un valor exacto, el espesor de un tablero cortando fibras del estrato superior de madera por cepillado controlado, es decir por contacto con el filo recto y lineal de las cuchillas del cepillo que sobresalen la medida justa desde la cara plana de una mesa. Será útil si queremos unir entre sí tres o más tableros, o para obtener tablones de igual espesor unidos por testa.

sized_d67ce3d07c17c44364a074e283bf25ebd795d1c6

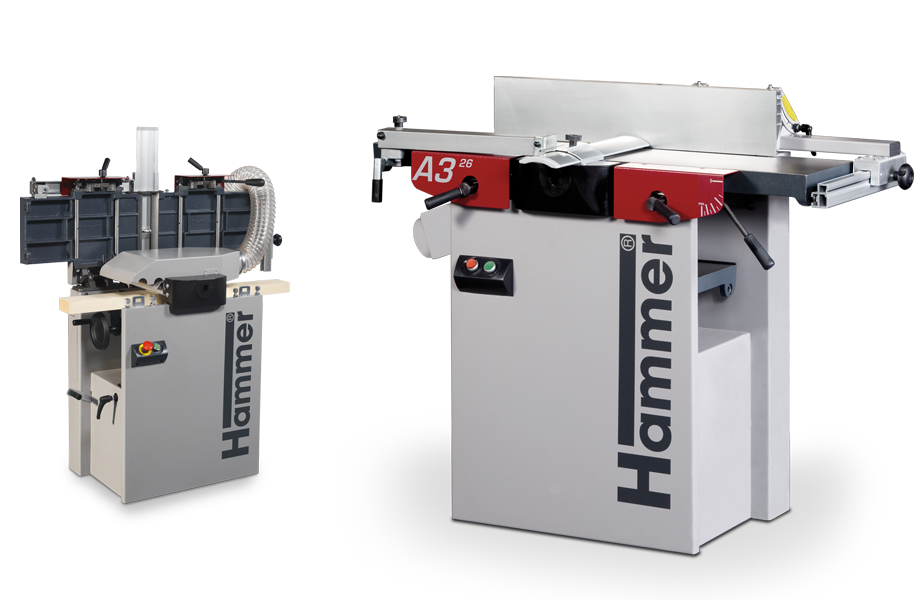

La idea de reunir en una máquina ambas operaciones, utilizando el mismo motor que acciona el eje de cuchillas, permite aprovechar el espacio y reducir costes.


img_2916











En equipo con una sierra de cinta podemos preparar con calidad profesional, bloques de madera, capaz de contener cualquier tamaño de talla, partiendo de económicos tablones en bruto.



Hemos elegido la nueva Hammer A3 26 fabricada por Felder kG en Hall Tirol, para mostrar las características, peculiaridades y posibilidades de este tipo de combinadas modernas.



Una robusta máquina, realizada íntegramente con materiales europeos, útil para un taller de talla por su versatilidad  y dimensiones contenidas.









Características técnicas:

m_a3-26_details_6_1100x1100

El manual de la máquina describe los siguientes parámetros constructivos,
Longitud total (A) 1255 mm
Anchura Total (B) 740 mm
Altura de trabajo de la mesa de cepillado (C) 850 mm
Longitud de la mesa de cepillado (D) 1120 mm
Anchura de cepillo (E) 260 mm

Peso 195 Kg
Dimensiones de la máquina en su embalaje:
Longitud 1160 mm
Anchura 540 mm. Inferior a 80 mm para que pueda pasar por cualquier ancho de puerta.
Altura 1090 mm
Peso 255 kg (60 Kg de embalaje)
Tensión eléctrica 230/400 v +-10% v
Amperaje 16 A
Frecuencia del motor 50/60 Hz
Potencia del motor 1,9 kW según norma (4 minutos en potencial nominal y 6 min girando en vacío).
Sistema de protección IP 54hammer_a3-26
Diámetro de la toma de aspiración: 100 mm
Velocidad de giro de la aspiración recomendado 20 m/s
Depresión mínima recomendada 740 Pascales
Flujo volumétrico mínimo con 20 m/s  565 m3/h
Temperatura de régimen/ ambiental…+10 a +40ºC para evitar daños en los rodamientos.
Temperatura de almacenamiento -10 a +50ºC
Emisión de polvo dentro de la norma DIN 33893. Claramente por debajo del Límite de emisión 2,0 mg/m3.
La emisión sonora depende del emplazamiento de la máquina y del afilado de las cuchillas.
Emisión sonora del puesto de trabajo durante el cepillado según EN ISO 11202
Marcha en vacío 84,7db +-4db
En trabajo 90,3 db

Emisión sonora del puesto de trabajo durante el regruesado según EN ISO 11202
En la mesa de entrada
Marcha en vacío 75,2 db +-4dba3-26_detalle
En trabajo 89,8 db
En la mesa de salida
Marcha en vacío 71,5 db +-4db
En trabajo 89,0 db
Diámetro de corte de las cuchillas 72 mm
Número de cuchillas 3
Velocidad de giro a 50/60 Hz 5000/6000 rpm
Unidad cepilladora
Apertura máxima de la toma de viruta 4 mm
Anchura del cepillo 260 mm
Longitud mesa de cepillo 540 mm
Longitud total de las mesas de cepillado 1120 mm
Longitud del tope del cepillo 150 x 750 mm
Regla de cepillo inclinable de 90 hasta 45º
Unidad regruesadora
Anchura de regrueso 254 mm
Largo total de la mesa de regrueso 540 mm
Altura de regrueso, mínimo 4 mm, máximo 225 mm
Avance 6,5 m/min. A mayor avance peor acabado.
Permite el equipamiento de un taladro a la altura del eje y brocas de 1 a 16 mm gracias al porta brocas de mordaza. El soporte es ajustable en altura 135 mm, en longitud 200 mm y en profundidad 130 mm

Ajustes básicos:
Una palanca de embrague con dos posiciones permite conectar el regruesado o pararlo y accionar el cepillado.a3-26_control
Una excéntrica permite ajustar la altura de la mesa de salida de la cepilladora.
Un volante y una escala graduada al milímetro permiten ajustar la altura del regrueso.
Una palanca fija la mesa de salida del cepillo, otra la de entrada y una tercera la de salida de regrueso.
Una escala controla la anchura de la toma de viruta de la mesa de entrada del cepillo. Se modifica en función de la dureza de la madera y de la aspiración disponible.
Un mando de ajuste permite una regulación fina de la altura de la mesa de entrada del cepillo.
Un pulsador verde arranca la máquina y otro rojo la para o detiene en caso de emergencia.
diapositiva1

diapositiva2

Una palanca de apriete permite regular entre 45 y 90º la posición de la regla de tope del cepillo para realizar el achaflanado de las esquinas de listones. El ajuste del puente protector permite ampliar o reducir la anchura de la zona achaflanada.a3-26_convertir

Desplazando la regla del cepillo hacia adelante es posible aflojar y tirar de la palanca de fijación de la mesa del cepillo, levantarla y acceder a la unidad regruesadora.
La capota de aspiración puede voltearse y conectar de nuevo el tubo de aspiración.
El sistema de cambio patentado de las cuchillas evita el tener que ajustarlas en rotación.

Sistemas de seguridad:
El eje del cepillo sólo funciona si está colocado en posición y  la mesa o la boquilla de aspiración accionan un interruptor de fin de carrera.
Un puente protector de aluminio cubre el eje con las cuchillas para evitar el desastroso efecto de tocarlo con las manos. Es útil para espesores del tablón a cepillar hasta 75 mm.
Si se desplaza hacia adelante el tope del cepillo un protector cubre la parte trasera.a3-26_regruesado
El avance en el regrueso es automático. Un dispositivo anti-retroceso impide el rebote. Es necesario mantenerlo limpio. Es necesario limpiar los rodillos de transporte, revisar el estado, tensión y nivel de engrase de la correa de la transmisión, engrasar el eje vertical de la mesa de regrueso,
El taladro que puede montarse como accesorio lleva una protección para evitar el contacto con la mordaza porta brocas.
La máquina debe ser situada por lo menos a 500 mm de una pared, paralelamente al sentido de trabajo.
Tablones de menos de 250 mm de longitud requieren de un bastón para empujar la madera.
Si hacen más de 1500 mm se requiere de la ayuda de una segunda persona o de una extensión de mesa.
Piezas con un espesor inferior a 10 mm pueden salir por los aires si la toma de viruta es de 4 mm. La pieza regruesada no debe ser  inferior a 6 mm de anchura.

Accesorios:
La unidad regruesadora va dotada de un volante con graduación analógica ajustable al milímetro. Un reloj digital permite ajustes de décimas de milímetro en el grosor.
Un dispositivo de acoplamiento y un soporte del taladro permiten colocar este en el eje de la máquina.
Un dispositivo de desplazamiento montado en la base de la máquina y un brazo de arrastre permite mover sin dificultad el aparato, de un lugar a otro, dentro del taller.
Existen prolongaciones de mesa de 260, 310 y 410 mm extras, para apoyar tableros de grandes dimensiones.
Hay dos tipos de cuchillas girables, (utilizables por los dos filos) de un solo uso, HS (acero al cobalto) y SS (acero cromado). Hay dos variantes afilables, una de acero al cobalto HS y otra de metal duro HW

En 2010, toda la gama HAMMER de cepilladoras ha sido revisada. Las nuevas soluciones A3-26 con anchura de cepillo 260 mm. y A3-31 con anchura de cepillo 310 mm. plantean nuevas ideas y soluciones eficaces.
